Keilriemen: Unverzichtbare Kraftpakete der Technik

In der komplexen Welt des Maschinenbaus und der industriellen Produktion gibt es Komponenten, die auf den ersten Blick unscheinbar wirken, deren Bedeutung aber für den reibungslosen Betrieb von Geräten und Anlagen kaum zu überschätzen ist. Keilriemen gehören zweifellos zu diesen stillen Helden. Sie sind die treibende Kraft hinter unzähligen Prozessen, übertragen Energie effizient und zuverlässig und halten somit die Räder der Wirtschaft am Laufen. Von der kleinsten Nähmaschine bis zur größten Industriemaschine – Keilriemen sind überall dort im Einsatz, wo große Kräfte mit geringem Aufwand überwunden werden müssen. Doch Keilriemen ist nicht gleich Keilriemen. Es gibt eine bemerkenswerte Vielfalt an Typen, die jeweils für spezifische Anforderungen und Einsatzgebiete optimiert sind. Das Verständnis dieser Unterschiede sowie die Kenntnis der richtigen Wartung und des Austauschs sind entscheidend, um die Langlebigkeit und Effizienz von Maschinen zu gewährleisten.

Ein Keilriemen ist im Wesentlichen ein trapezförmiger, V-förmiger Treibriemen, der in Riemenantrieben verwendet wird, um mechanische Energie zwischen zwei oder mehr Riemenscheiben zu übertragen. Seine Form ermöglicht eine hohe Reibung in der Riemenscheibennut, wodurch eine effiziente Kraftübertragung bei gleichzeitig geringem Schlupf gewährleistet wird. Keilriemen werden grundsätzlich in zwei Hauptausführungen unterschieden: als ummantelte oder glatte Riemen sowie als flankenoffene oder gezahnte Riemen. Darüber hinaus existieren einige Sonderformen, die im Laufe der Zeit ebenfalls standardisiert wurden, um spezifischen technischen Anforderungen gerecht zu werden. Die Auswahl des passenden Keilriemen-Typs hängt stets von den externen Einflüssen ab, die auf den Riemen wirken, wie beispielsweise die Umgebungstemperatur, die Belastung oder die Geschwindigkeit. Keilriemen werden in einer breiten Palette von Breiten und Längen gefertigt, wobei die Längenangabe je nach Norm als Innenlänge, Wirklänge oder Außenlänge erfolgen kann. Diese Präzision in der Fertigung ist essenziell für ihre zuverlässige Funktion.

Die Vielfalt der Keilriemen: Ein Überblick über Typen und Anwendungen

Die Welt der Keilriemen ist reich an Spezialisierungen, die es ermöglichen, für nahezu jede Antriebsaufgabe die optimale Lösung zu finden. Die gängigsten Typen sind die klassischen Keilriemen und die hochleistungsfähigen Schmalkeilriemen, doch auch innerhalb dieser Kategorien gibt es wichtige Unterscheidungen.

Klassische Keilriemen: Der bewährte Standard

Der klassische Keilriemen, oft auch als Standard-Keilriemen bezeichnet, ist das Fundament der Riemenantriebstechnik. Er bewährt sich seit Jahrzehnten in unzähligen Anwendungen und ist bekannt für seine Robustheit und Zuverlässigkeit. Diese Riemen sind gemäß DIN 2215 ISO 4184 genormt, was ihre Austauschbarkeit und Kompatibilität sicherstellt. Sie sind für einen breiten Betriebstemperaturbereich von -30° C bis +70° C ausgelegt und erfüllen die antistatische Bezugsnorm nach ISO 1813, was besonders in Umgebungen mit potenzieller Explosionsgefahr oder empfindlicher Elektronik wichtig ist. Klassische Keilriemen sind in einer Vielzahl von Breiten erhältlich, darunter 5, 6, 8, 10, 13, 17, 20, 22 und 25 mm, was ihre Anpassungsfähigkeit an unterschiedliche Riemenscheibengrößen und Leistungsanforderungen unterstreicht. Ihre breite Verfügbarkeit und bewährte Leistung machen sie zur ersten Wahl für viele allgemeine Maschinenbau- und Industrieanwendungen, von Pumpen und Ventilatoren bis hin zu Kompressoren und Werkzeugmaschinen.

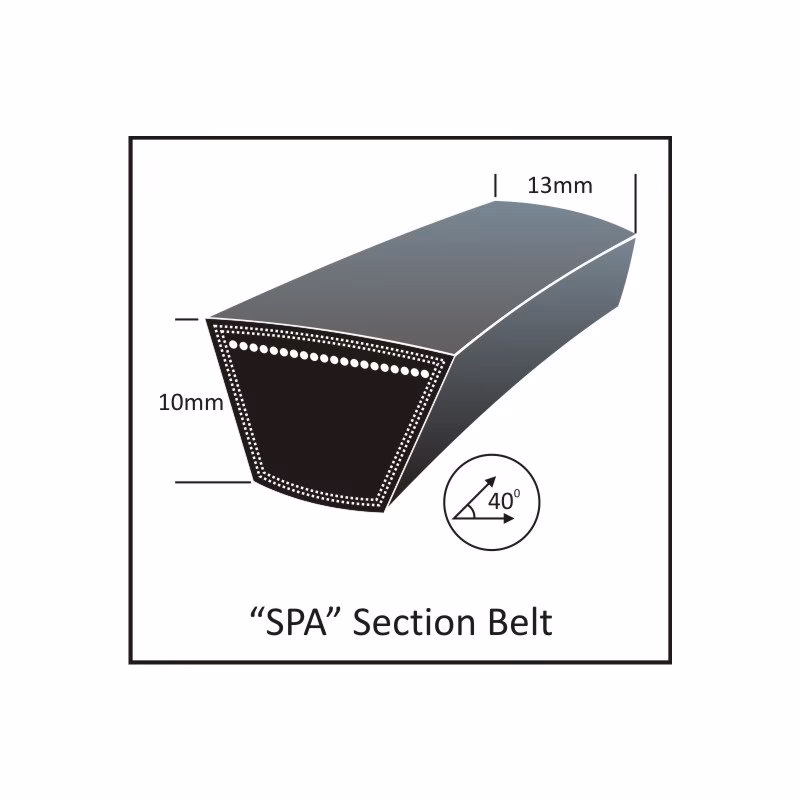

Schmalkeilriemen: Leistung auf kleinstem Raum

Schmalkeilriemen repräsentieren die nächste Evolutionsstufe im Bereich der Keilriementechnologie, insbesondere dort, wo hohe Leistungen auf begrenztem Raum übertragen werden müssen. Diese Hochleistungs-Schmalkeilriemen sind nach DIN 7753/Teil1-ISO 4184 genormt und bieten im Vergleich zu klassischen Keilriemen bei gleicher Belastung einen wesentlich kleineren Platzbedarf. Dies ist ein entscheidender Vorteil in modernen, kompakten Maschinenkonstruktionen. Wie die klassischen Keilriemen arbeiten auch Schmalkeilriemen zuverlässig in einem Temperaturbereich von -30° C bis +70° C und erfüllen die antistatische Bezugsnorm nach ISO 1813. Sie sind in speziellen Bezeichnungen wie SPA, SPB, SPC und SPZ erhältlich, die jeweils unterschiedliche Querschnittsgrößen und Leistungsprofile kennzeichnen. Ein besonderer Typ sind die flankenoffenen, formgezahnten Schmalkeilriemen, die zusätzlich nach DIN2215 / ISO4184 / BS3790 / IS2494 spezifiziert sind. Die Formzähne und die offene Flanke erhöhen die Flexibilität des Riemens, verbessern die Wärmeableitung und ermöglichen den Einsatz auf kleineren Riemenscheiben bei höheren Drehzahlen, was zu einer noch effizienteren Kraftübertragung führt. Sie finden ihren Einsatz im gesamten Maschinenbau, von Schwerlastanwendungen bis hin zu Präzisionsmaschinen.

Spezielle Breiten für besondere Anwendungen

Das Keilriemen-Sortiment umfasst auch spezielle schmale Breiten wie 5, 6 und 8 mm, die für Maschinen mit besonders kleinen Keilriemenscheiben konzipiert sind. Diese kleineren Riemenbreiten finden sich beispielsweise in präzisen Geräten wie Nähmaschinen, wo trotz geringer Baugröße eine zuverlässige Kraftübertragung erforderlich ist. Die Verfügbarkeit solch spezialisierter Riemen unterstreicht die Anpassungsfähigkeit der Keilriementechnologie an unterschiedlichste Anforderungen.

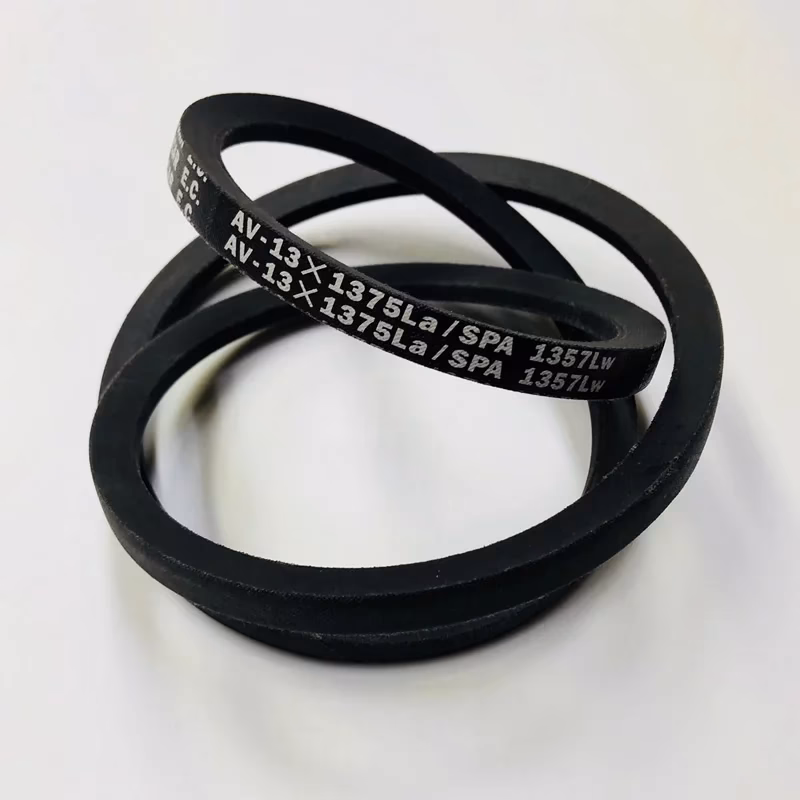

Wartung ist entscheidend: Keilriemen richtig wechseln

Die regelmäßige Wartung und der rechtzeitige Austausch von Keilriemen sind von größter Bedeutung für die Betriebssicherheit und Langlebigkeit von Maschinen. Antriebsriemen sind Verschleißteile, die im Laufe der Zeit durch Belastung, Temperaturwechsel und Umwelteinflüsse altern. Ein zu langer Betrieb auf den Riemenscheiben führt zu übermäßigem Verschleiß, was die Effizienz des Antriebs mindert, zu Schlupf führen kann und im schlimmsten Fall zum Reißen des Riemens. Ein gerissener Riemen kann nicht nur die Produktion zum Stillstand bringen, sondern auch erhebliche Folgeschäden an der Maschine verursachen.

Die Bedeutung des „satzgleichen“ Austauschs

Besondere Aufmerksamkeit erfordert der Austausch von Keilriemen, wenn mehrere Antriebsriemen nebeneinander auf einer Keilriemenscheibe eingesetzt werden. In solchen Fällen ist es unerlässlich, dass alle Riemen gleichzeitig ausgetauscht werden. Dies gewährleistet, dass die ausgetauschten Antriebsriemen auf der Keilriemenscheibe unbedingt „satzgleich“ sind. „Satzgleich“ bedeutet, dass alle neu eingesetzten Antriebsriemen, die parallel auf der Keilriemenscheibe laufen, exakt die gleiche Länge haben. Nur so kann eine gleichmäßige Spannung auf die Keilriemenscheibe und somit auf den gesamten Antrieb gewährleistet werden. Sollten die Antriebsriemen nicht die gleiche Länge aufweisen, würde die Spannung auf die Keilriemenscheibe ungleichmäßig verteilt. Dies führt dazu, dass einzelne Riemen stärker belastet werden als andere, was ihren vorzeitigen Verschleiß beschleunigt und zudem Störungen und Schäden an der Maschine sowie an den Riemen selbst verursachen kann. Beim Bestellen solcher Riemen sollte daher unbedingt darauf hingewiesen werden, dass die Keilriemen satzgleich sein sollen, beispielsweise durch einen Vermerk im Bemerkungsfeld der Bestellung.

Technische Daten im Überblick: Klassische vs. Schmalkeilriemen

Um die Unterschiede und Vorteile der verschiedenen Keilriementypen besser zu verdeutlichen, bietet die folgende Vergleichstabelle eine Kurzübersicht über die wichtigsten technischen Daten:

Weitere Antriebsriemen: Eine kurze Übersicht

Neben den klassischen und schmalen Keilriemen gibt es eine Vielzahl weiterer Antriebsriemen und Keilriemenscheiben, die für den Antrieb von Spezialgeräten und -maschinen entwickelt wurden. Diese Spezialriemen unterscheiden sich oft von den Standardriemen, die in herkömmlichen Maschinen den Antrieb steuern. Zu diesen gehören beispielsweise Breitriemen oder Zahnriemen, die für spezifische Anforderungen an Präzision oder Kraftübertragung eingesetzt werden. Ein weit verbreiteter Typ in Haushaltsgeräten wie Waschmaschinen oder Wäschetrocknern sind Rippenriemen. Rippenriemen zeichnen sich durch ihre Längsrillen aus und können eine unterschiedliche Anzahl an Rippen aufweisen, je nach der jeweiligen Keilriemenscheibe. Ein wesentlicher Vorteil von Rippenriemen ist ihre platzsparende Bauweise, die ihren Einsatz in kompakten Geräten und Maschinen optimiert. Je mehr Rippen ein Riemen besitzt, desto leistungsstärker ist er in der Regel. Diese Vielfalt unterstreicht die Ingenieurskunst, die hinter der Entwicklung von Antriebslösungen steckt, um für jede Anwendung die passende und effizienteste Methode der Kraftübertragung zu finden.

Das Herzstück des Antriebs: Riemenscheiben

Die besten Keilriemen sind nutzlos ohne die passenden Riemenscheiben. Riemenscheiben sind die Komponenten, die die Drehbewegung von einer Welle auf den Riemen und von dort auf eine andere Welle übertragen. Sie sind präzise gefertigt, um eine optimale Passform für den jeweiligen Riemen zu gewährleisten, sei es ein Keilriemen, ein Rillenriemen oder ein Zahnriemen. Die Qualität und das Design der Riemenscheiben sind entscheidend für die Effizienz des gesamten Riemenantriebs, da sie den Reibungskoeffizienten, die Riemenspannung und somit die Lebensdauer des Riemens direkt beeinflussen. Eine falsche oder verschlissene Riemenscheibe kann zu vorzeitigem Riemenverschleiß, Geräuschen und Leistungsverlust führen.

Praktische Hilfsmittel: Umrechnungstabellen und Zertifikate

Im täglichen Betrieb kann es vorkommen, dass die Bezeichnung auf einem Antriebsriemen nicht mehr lesbar ist. In solchen Fällen sind Umrechnungstabellen für klassische und Schmalkeilriemen ein unschätzbares Hilfsmittel. Mit deren Hilfe können die passenden Längen der Riemen berechnet werden, um den korrekten Ersatz zu bestellen. Dies vermeidet Fehlkäufe und sorgt für eine schnelle Wiederinbetriebnahme der Maschine. Darüber hinaus können für spezielle Anforderungen, wie beispielsweise die elektrische Leitfähigkeit von Riemen, entsprechende Zertifikate angefordert werden. Diese Zertifikate bestätigen die Einhaltung relevanter Normen wie ISO 1813 für antistatische Eigenschaften, was insbesondere in sensiblen oder explosionsgefährdeten Bereichen von Bedeutung ist.

Anwendungsbereiche und Spezialriemen

Keilriemen und andere Antriebsriemen finden sich in einer erstaunlichen Bandbreite von Anwendungen. Sie sind das Rückgrat der Energieübertragung in der Industrie, von großen Produktionsanlagen über Förderbänder bis hin zu Pumpensystemen. Doch ihre Relevanz erstreckt sich weit über die industrielle Nutzung hinaus. Auch in Spezialgeräten und -maschinen, die im Alltag oder in spezifischen Nischenbereichen eingesetzt werden, spielen sie eine entscheidende Rolle. Beispiele hierfür sind Rasentraktoren, landwirtschaftliche Maschinen wie Mähdrescher oder Heuwender, aber auch Baumaschinen und viele andere. Für diese Anwendungen sind oft besonders robuste oder speziell angepasste Antriebsriemen erforderlich, die den spezifischen Belastungen und Umgebungsbedingungen standhalten können. Die Auswahl des richtigen Riemens für diese Spezialanwendungen ist entscheidend, um die Leistung und Zuverlässigkeit der Maschinen langfristig zu gewährleisten und Ausfallzeiten zu minimieren.

Häufig gestellte Fragen (FAQ) zu Keilriemen

Warum ist der „satzgleiche“ Austausch bei mehreren Keilriemen so wichtig?

Der satzgleiche Austausch ist entscheidend, weil er eine gleichmäßige Lastverteilung über alle Keilriemen gewährleistet. Wenn Riemen unterschiedliche Längen haben, selbst wenn die Unterschiede minimal sind, tragen die kürzeren Riemen die Hauptlast. Dies führt zu ungleichmäßigem Verschleiß, Überlastung einzelner Riemen, vorzeitigem Ausfall und kann die Maschine durch ungleichmäßige Spannung beschädigen. Der gleichzeitige Austausch aller Riemen einer Garnitur stellt sicher, dass alle Riemen gleichmäßig arbeiten und die maximale Lebensdauer erreichen.

Was sind die Hauptvorteile von Schmalkeilriemen gegenüber klassischen Keilriemen?

Schmalkeilriemen bieten zwei wesentliche Vorteile: Erstens benötigen sie bei gleicher übertragener Leistung deutlich weniger Bauraum, was kompaktere Maschinendesigns ermöglicht. Zweitens können sie aufgrund ihrer Konstruktion und der oft vorhandenen Formverzahnung höhere Leistungen übertragen und sind für höhere Drehzahlen geeignet, da sie eine bessere Wärmeableitung und Flexibilität aufweisen.

Wie kann ich die korrekte Keilriemenlänge bestimmen, wenn die Bezeichnung unleserlich ist?

Wenn die Bezeichnung auf dem Riemen nicht mehr erkennbar ist, können Sie eine Umrechnungstabelle verwenden, um die passende Länge zu ermitteln. Diese Tabellen ermöglichen es, die Länge anhand von Messungen des alten Riemens oder der Riemenscheiben zu bestimmen und so den korrekten Ersatz zu finden. Es ist ratsam, einen Fachmann zu konsultieren oder genaue Messungen vorzunehmen, um Fehler zu vermeiden.

Was bedeutet „antistatisch“ bei Keilriemen und warum ist das wichtig?

„Antistatisch“ bedeutet, dass der Keilriemen so konstruiert ist, dass er statische Elektrizität ableiten kann, anstatt sie aufzubauen. Dies ist besonders wichtig in Umgebungen, in denen sich brennbare Gase, Dämpfe oder Stäube befinden. Ein nicht-antistatischer Riemen könnte durch Reibung statische Ladungen aufbauen und Funken erzeugen, die eine Explosion auslösen könnten. Die Einhaltung der antistatischen Bezugsnorm (z.B. ISO 1813) ist daher ein wichtiges Sicherheitsmerkmal.

Gibt es Keilriemen für sehr kleine Maschinen wie Nähmaschinen?

Ja, das Sortiment an Antriebsriemen umfasst auch spezielle schmale Breiten wie 5 mm, 6 mm und 8 mm, die explizit für Maschinen mit sehr kleinen Keilriemenscheiben konzipiert sind. Diese finden sich häufig in Geräten wie Nähmaschinen, wo Präzision und ein kompakter Antrieb erforderlich sind.

Was ist der Unterschied zwischen einem Keilriemen und einem Zahnriemen?

Obwohl beide zur Kategorie der Antriebsriemen gehören und Kräfte übertragen, unterscheiden sich Keilriemen und Zahnriemen grundlegend in ihrem Funktionsprinzip. Keilriemen übertragen Kraft durch Reibung in der V-förmigen Nut einer Riemenscheibe. Zahnriemen hingegen verfügen über Zähne, die in entsprechende Zahnräder eingreifen und die Kraft durch formschlüssige Verbindung übertragen. Dies ermöglicht eine synchrone und sehr präzise Kraftübertragung ohne Schlupf, was sie ideal für Anwendungen macht, die eine exakte Taktung erfordern, während Keilriemen für allgemeine Kraftübertragung mit hohem Drehmoment und Stoßdämpfung besser geeignet sind.

Fazit

Keilriemen sind weit mehr als nur einfache Gummibänder; sie sind hoch entwickelte Ingenieurprodukte, die für die Funktion und Effizienz unzähliger Maschinen unerlässlich sind. Von den robusten klassischen Keilriemen bis zu den leistungsstarken, platzsparenden Schmalkeilriemen bietet die Antriebstechnik für jede Anforderung die passende Lösung. Das Verständnis ihrer Typen, ihrer technischen Spezifikationen und insbesondere der Notwendigkeit einer sorgfältigen und regelmäßigen Wartung ist entscheidend. Der rechtzeitige und korrekte Austausch, insbesondere die Beachtung der Satzgleichheit bei mehreren Riemen, verhindert nicht nur kostspielige Ausfallzeiten und Schäden, sondern trägt auch maßgeblich zur Sicherheit am Arbeitsplatz und zur Langlebigkeit der gesamten Maschinenausstattung bei. Die Investition in qualitativ hochwertige Keilriemen und die Beachtung der Wartungsempfehlungen zahlt sich durch einen zuverlässigen, effizienten und sicheren Betrieb Ihrer Anlagen langfristig aus. Für spezifische Anforderungen oder Fragen zu den verschiedenen Qualitäten und Einsatzmöglichkeiten steht Ihnen in der Regel ein kompetentes Team zur Verfügung, das Ihnen gerne weiterhilft.
